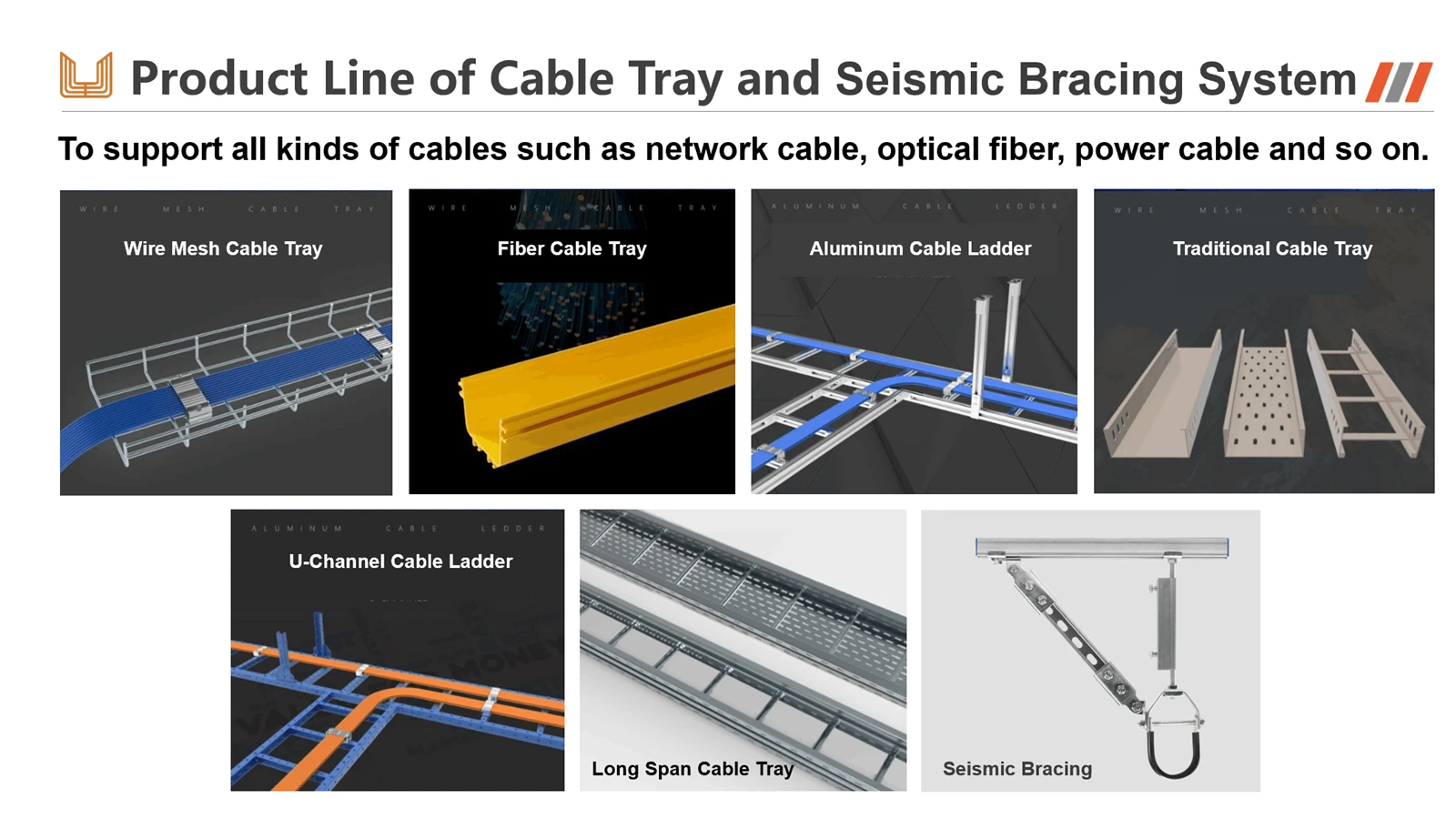

1. Gràfic de comparació dels tipus de safata de cable
Aquest gràfic us ajuda a seleccionar ràpidament el tipus de safata de cable més adequat basat en requisits específics del projecte com ara la dissipació de calor, la capacitat de càrrega, l’entorn i el tipus de cable.
| Distintiu | Safata d’escala | Safata perforada / abeurador | Safata inferior sòlida | Safata de malla / cistella de filferro |
| Estructura | Consta de dos carrils laterals connectats per una sèrie de runs, similars a una escala. | Disposa d’una base sòlida amb obertures de ventilació (ranures o forats). | Una safata totalment tancada amb una base sòlida i contínua i sense obertures. | Una graella - com a estructura feta a partir de cables d'acer soldats. |
| Avantatges | 1. Excel·lent dissipació de calor. 2. Càrrega més alta - capacitat de rodament. 3. Cables fàcils d’assegurar amb lligams o escletxes. |
1. Bona dissipació de calor. 2. Proporciona suport continu per als cables. 3. Ofereix més protecció que una safata d’escala. |
1. Proporciona la màxima protecció per a cables sensibles. 2. Excel·lent blindatge EMI/RFI. |
1. extremadament flexible; Fàcil de doblar, tallar i forma al lloc -. 2. Lleuger i ràpid per instal·lar. |
| Desavantatges | Proporciona un suport deficient per a cables petits - de diàmetre, que poden caure entre els rungs. | Ofereix una mica menys de dissipació de calor i capacitat de càrrega en comparació amb les safates de l'escala. | 1. Dissipació de calor més pobra. 2. La humitat i les deixalles es poden acumular al seu interior. |
1. Càrrega més baixa - capacitat de rodament. 2. Proporciona un suport discontinu per als cables. |
| Millor per | Cables d’alimentació, grans cables de control de diàmetre - i aplicacions que necessiten extensions llargues i càrregues pesades. | Extractes mixtes de cables de potència i control de diàmetre petit a mig a mitjà on el suport continu és beneficiós. | Instrumentació sensible, fibra òptica o cables de dades que requereixen la màxima protecció i blindatge de la interferència. | Centres de dades, sales de servidors, llum - Cables de telecomunicacions de servei i instal·lacions amb rutes d’encaminament complexes. |
| Dissipació de calor | ★★★★★ (Excel·lent) | ★★★★ ☆ (bo) | ★★ ☆☆☆ (pobre) | ★★★★★ (Excel·lent) |
| Força estructural | ★★★★★ (MILLOR) | ★★★★ ☆ (alt) | ★★★ ☆☆ (mitjà) | ★ ☆☆☆☆ (més baix) |
导出到 Google 表格
2. Errors i preventions d'instal·lació de safates de cable comunes
Aquesta llista destaca els problemes freqüents que es troben durant la supervisió i l’acceptació del lloc, ajudant -vos a millorar la qualitat i la seguretat del projecte abordant -los de manera proactiva.
Error 1: Espai de suport incorrecte o excessiu
Conseqüència:La safata s’enfonsa entre suports, superant el seu límit de desviació. Amb el pas del temps, això pot provocar fatiga i fracàs estructurals.
Prevencions:
Seguiu estrictament el gràfic d’especificacions de càrrega del fabricant davant de span quan es dissenya i instal·la suports.
Afegiu sempre suports addicionals dins de 30-60 cm (1-2 peus) de qualsevol muntatge, com ara colzes, tees o creus.
Assegureu -vos que tots els suports s’instal·lin al mateix pla per evitar l’estrès retorçat al sistema de la safata.
Error 2: saltadors d’enllaç que falten o s’instal·len de manera inadequada
Conseqüència:La continuïtat elèctrica del sistema de safates es trenca, cosa que fa que el terreny de seguretat sigui ineficaç. Durant una condició de falla, la safata es pot energitzar a tensions perilloses en lloc de conduir el corrent de forma segura a terra.
Prevencions:
Especifiqueu als documents d'instal·lació que "els saltadors d'enllaç són necessaris en tots els punts de connexió soldats no -."
Durant la inspecció, verifiqueu no només la presència de saltadors, sinó també que les superfícies de contacte s’han esborrat de pintura i que els cargols s’estrenyen de manera segura.
Utilitzeu una resistència baixa - Ohmmeter per mesurar la resistència entre dos punts llunyans del sistema de safata; El valor ha d’estar a prop de zero.
Error 3: retallar les vores deixades sense tractar després de - Fabricació del lloc
Conseqüència:Per a les safates d’acer galvanitzades, el tall exposa l’acer cru i destrueix la capa de zinc protector. Aquest avantatge no protegit es converteix en el punt de partida del rovell i la corrosió, que es pot estendre i reduir significativament la vida útil de la safata.
Prevencions:
Requereu que el contractista apliqui almenys dos abrics d’un zinc - pintura rica (polvoritzador de galvanització freda) a tots els camp - tallats o superfícies foradades.
Inspeccioneu específicament tots els talls, forats i modificacions per al tractament corrosió anti - durant les comprovacions de qualitat.
Error 4: utilitzant fixacions i accessoris inapropiats
Conseqüència:
MISMATGUT material:L'ús de cargols d'acer en carboni en un sistema de safates d'acer inoxidable provocarà una corrosió galvànica.
Força insuficient:Utilitzant cargols de grau estàndard - on s’especifiquen els fixadors de força High - poden comprometre la integritat estructural de les connexions.
Prevencions:
Mandat que totes les plaques, els cargols, els fruits i els accessoris i els accessoris siguin subministrats pel fabricant de safata original o que siguin del mateix material i grau que la safata mateixa.
Verifiqueu els certificats de materials per a fixacions i accessoris durant la inspecció del material.
Error 5: posada de cable desorganitzat i entrellaçat
Conseqüència:
La interferència del senyal (Crosstalk) es produeix quan els cables de potència i dades s’executen a prop de proximitat paral·lela.
La mala dissipació de calor redueix l’ampacitat (corrent - capacitat de transport) dels cables d’alimentació.
El manteniment futur, l’eliminació o l’addició de cables són extremadament difícils.
Prevencions:
Desenvolupar un pla d’encaminament de cables clar abans que comenci la instal·lació.
Utilitzeu les closques de cable per agrupar cables d’energia i lligams per cable per organitzar perfectament cables de control en capes o grups organitzats.
Apliqueu una pràctica d'instal·lació "inferior -, capa - per - capa" per mantenir una disposició ordenada durant tota la carrera.
